| 通用特性
|
接线图 / 相序图 | |
| 步角距 | 7.5°
|
|
| 相数 | 2/2双极性 | |
| 绝缘电阻 | 20MΩmin | |
| 介电强度 | 500V DC
|
|
| 轴向间隙 | 0.015mm max
|
|
| 工作环境温度 | -20℃~70℃ | |
| 储存温度 | -40℃~80℃ | |
| 使用寿命 | 50万次往返(在推力0.98N) | |
| 重量 | 约 156g
|
|
| 电机型号 | 步距角 |
电压 V
|
电流 mA
|
导程 mm
|
步长 mm
|
推力@100pps,整步
|
电阻 Ω |
电感 mH
|

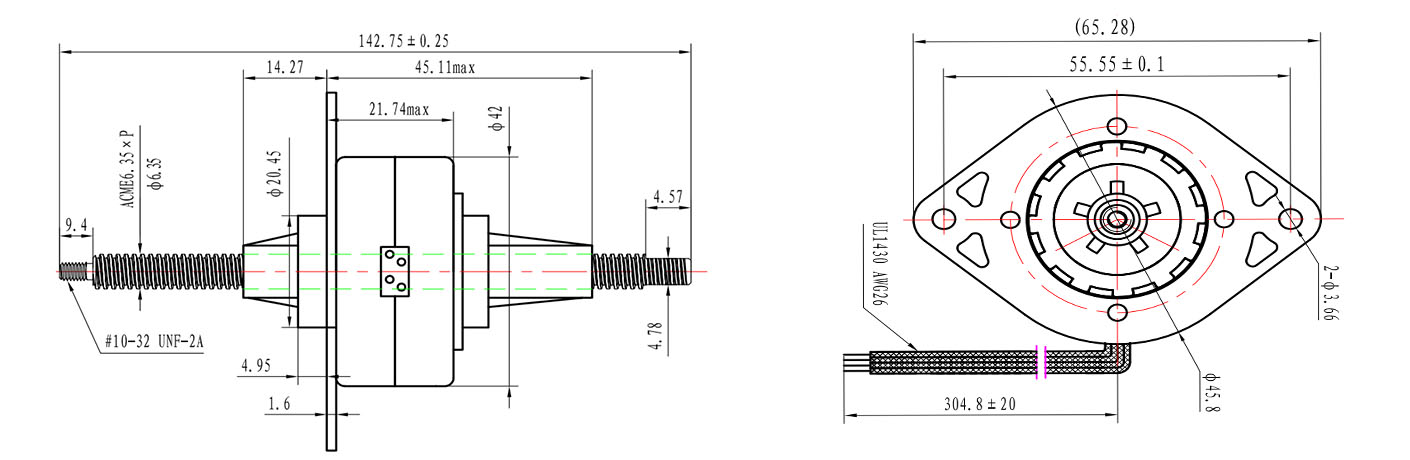

| 42PM401B-108N
|
7.5° |
5 |
1.0 |
0.635
|
0.0132 | 136N
|
5 |
5.5 |
| 42PM403B-108N | 1.2192 | 0.0254 | 105N | |||||
| 42PM404B-108N | 2.4384 | 0.0508 | 83.4N | |||||
| 42PM406B-108N | 4.8768 | 0.1016 | 55.6N | |||||
| 42PM411B-108N
|
12 |
0.42 |
0.635 | 0.0132 | 130N |
28.8 |
39.3 |
|
| 42PM413B-108N
|
1.2192 | 0.0254 | 100N | |||||
| 42PM414B-108N | 2.4384 | 0.0508 | 72.3N | |||||
| 42PM416B-108N | 4.8768 | 0.1016 | 50.0N |
| 电机型号 | 步距角 |
电压 V
|
电流 mA
|
导程 mm
|
步长 mm
|
推力@100pps,整步
|
电阻 Ω |
电感 mH
|

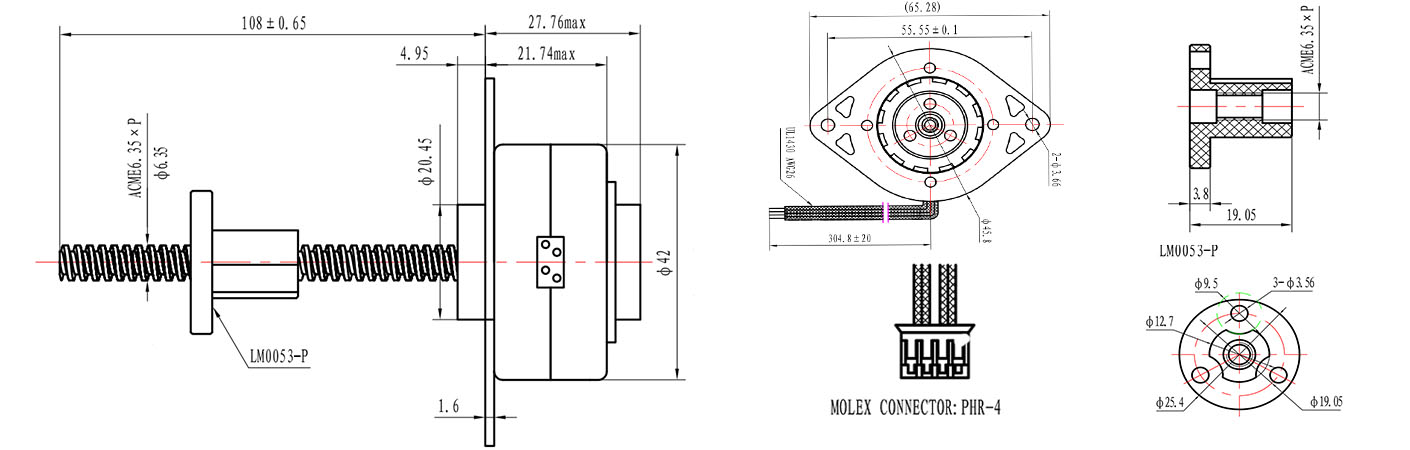

| 42PM401B-T1
|
7.5° |
5 |
1.0 |
0.635
|
0.0132 | 136N
|
5 |
5.5 |
| 42PM403B-T1 | 1.2192 | 0.0254 | 105N | |||||
| 42PM404B-T1 | 2.4384 | 0.0508 | 83.4N | |||||
| 42PM406B-T1 | 4.8768 | 0.1016 | 55.6N | |||||
| 42PM411B-T1 |
12 |
0.42 |
0.635 | 0.0132 | 130N |
28.8 |
39.3 |
|
| 42PM413B-T1 | 1.2192 | 0.0254 | 100N | |||||
| 42PM414B-T1 | 2.4384 | 0.0508 | 72.3N | |||||
| 42PM416B-T1 | 4.8768 | 0.1016 | 50.0N |
| 电机型号 | 步距角 |
电压 V
|
电流 mA
|
导程 mm
|
步长 mm
|
推力@100pps,整步
|
电阻 Ω |
电感 mH
|
| 42PM401B-D1
|
7.5° |
5 |
1.0 |
0.635
|
0.0132 | 136N
|
5 |
5.5 |
| 42PM403B-D1 | 1.2192 | 0.0254 | 105N | |||||
| 42PM404B-D1 | 2.4384 | 0.0508 | 83.4N | |||||
| 42PM406B-D1 | 4.8768 | 0.1016 | 55.6N | |||||
| 42PM411B-D1 |
12 |
0.42 |
0.635 | 0.0132 | 130N |
28.8 |
39.3 |
|
| 42PM413B-D1 | 1.2192 | 0.0254 | 100N | |||||
| 42PM414B-D1 | 2.4384 | 0.0508 | 72.3N | |||||
| 42PM416B-D1 | 4.8768 | 0.1016 | 50.0N |

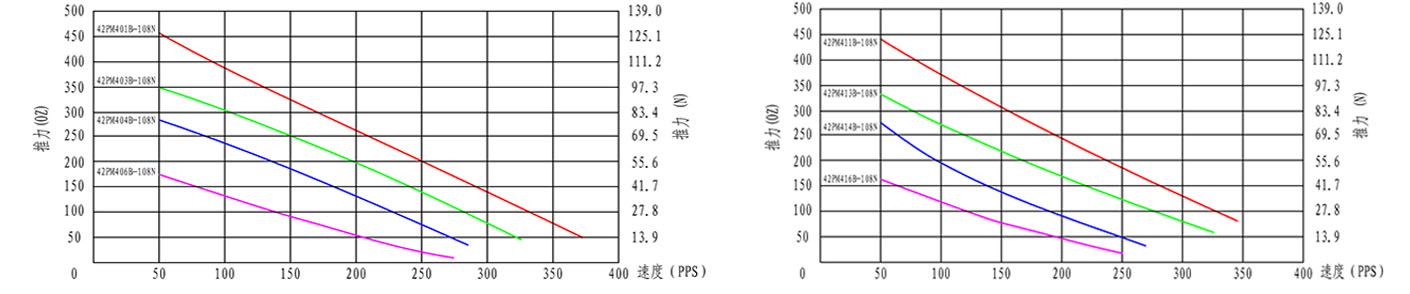

Chopper Driver Full Step/Sec
