Linear Stepper Motor
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
| 通用特性
|
接线图 / 相序图 | |
| 步角距 | 7.5°
|
|
| 相数 | 2/2双极性 | |
| 绝缘电阻 | 20MΩmin | |
| 介电强度 | 500V DC
|
|
| 轴向间隙 | 0.015mm max
|
|
| 工作环境温度 | -20℃~70℃ | |
| 储存温度 | -40℃~80℃ | |
| 使用寿命 | 50万次往返(在推力0.98N) | |
| 重量 | 约 49g
|
|
| 电机型号 | 步距角 |
电压 V
|
电流 mA
|
导程 mm
|
步长 mm
|
推力@100pps,整步
|
电阻 Ω |
电感 mH
|
| 25PM301-D31
|
7.5 |
5 |
0.34 |
0.6096 | 0.0127
|
44N |
14.8 |
8 |
| 25PM302-D31 | 1.2192 | 0.0254 | 33N | |||||
| 25PM303-D31 | 2.4384 | 0.0508 | 21N | |||||
| 25PM311-D31 |
12 |
0.16 |
0.6096 | 0.0127 | 44N |
84 |
47 |
|
| 25PM312-D31 | 1.2192 | 0.0254 | 33N | |||||
| 25PM313-D31 | 2.4384 | 0.0508 | 21N |

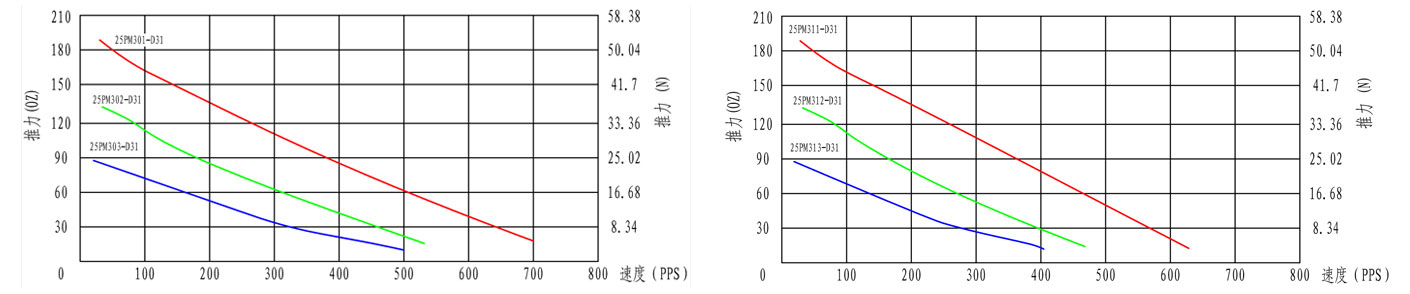

Chopper Driver Full Step/Sec
Smooth步进电机是理想的应用需要精确定位，快速运动和长寿命的组合.
