Linear Stepper Motor
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
| 通用特性
|
接线图 / 相序图 | |
| 步角距 | 18°
|
|
| 相数 | 2/2 Bipolar | |
| 绝缘电阻 | 30MΩmin | |
| 介电强度 | 500V DC
|
|
| 工作环境温度 | -10℃~70℃ | |
| 储存温度 | -20℃~80℃ | |
| 使用寿命 | 50万次往返(在推力0.98N) | |
| 重量 | 约13g
|
|
| 电机型号 | 电压 V | 电流 mA | 导程 mm | 步长 mm | 推力 @100pps,整步 | 电阻 Ω | 电感 mH |
| 15PM101-D1 |
4
|
200
|
0.5
|
0. 025 | 13N
|
20
|
4.8
|
| 15PM102-D1 | 4
|
200
|
1 | 0. 05 | 9N
|
20
|
4.8
|
| 15PM103-D1 | 4
|
200
|
2 | 0.1 | 5N | 20
|
4.8
|

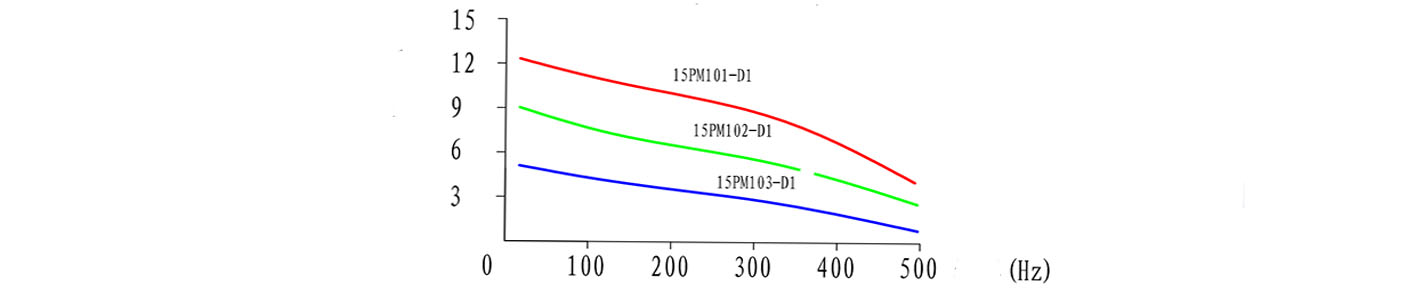

Chopper Driver Full Step/Sec
* 如果你找不到你所需要的产品，可联系我们定制；
Smooth步进电机是理想的应用需要精确定位，快速运动和长寿命的组合.
