42TBPT-L540-B

1、定位精度高；
2. 磨损较少，可长期保持精度；
3. 适用于高速运动，大大降低了机器所需的驱动马力；
4. 它可以同时承受左右方向的负载；
5. 易于组装和互换；

产品规格

产品参数				编码器参数		接线图
中心距	540mm	步距角	1.8° ± 5%	红	Vcc 5V
重复定位精度	Max . --mm	额定相电流	1.5A	黑	Egnd
同步轮	S5M-20 齿	相电阻	2.5Ω ± 10%	黄	EA+
步进电机	17HD222H-33BM022	相电感	5mH±20%	蓝	EA-
保持扭矩	0.43N.m	绝缘等级	Class B	白	EB+
最高速度	--mm/sec	绝缘电阻	100MΩmin.（500V DC）	绿	EB-
同步带规格	S5M-1180	使用温度范围	-10°C-80°C	脉冲数：1000 PPS 通道：双通道输出 (差分输出) 电源电压： DC 5V(±10%) 最大响应频率： 60kHz
同步带规格	宽度 20mm
最大可搬负载(N)	一一N(水平使用)

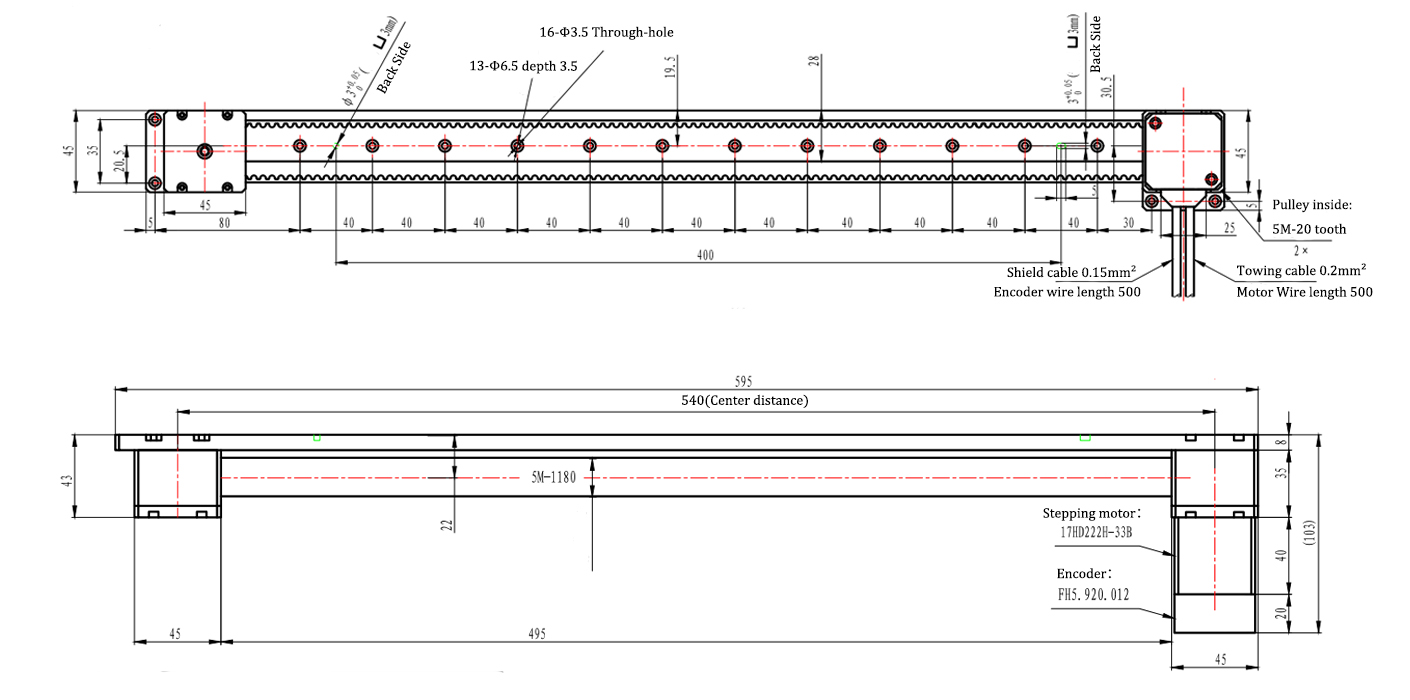

图纸
