螺杆和螺母

9.525mm 螺杆(英制)

1、滑动螺杆的导丝精度已达到质量要求研磨螺丝，并配上正确的螺母，它已大大超过了滚珠丝杠的使用寿命；
2、从汽车工业到医疗工业、航天工业和太阳能发电装置，这些都是尖端的技术，很容易看到滑动螺杆及其配套使用工程塑料螺母。更多的例子表明，滑动螺杆在许多应用中比滚珠丝杠更适用；
3虽然滚珠丝杠具有较高的传动效率，即较高的负载容量，但在某些传输功率中传输容量是大于负载，重复定位和可靠性都较多危急时，可与滑动螺杆同时减少，很好地替代成本。在很多情况下，更高的传输效率并不适用，

立即发送查询

>> 数据表
>> 常见问题视频解答
>> 定制支持

立即发送查询

产品详情

螺杆半径	导程 L		螺距	外径尺寸	底部尺寸	最大弯曲度	传动效率	螺纹头数	配套螺母
in/mm	in	mm	mm	mm		mm/300mm	传动效率	螺纹头数	配套螺母
1/4 (6.35mm)	0.025	0.635	0.635	9.53	8.89	0.1	21	1	SFY 系列 LLC 系列 MDL 系列 KCX 系列 ZFL 系列
	0.039	1	1	9.53	8.53	0.1	28	1
	0.04167	1.06	1.06	9.53	8.47	0.1	34	1
	0.05	1.27	1.27	9.53	8.26	0.1	36	1
	0.055	1.4	1.4	9.53	8.13	0.1	38	1
	0.059	1.5	1.5	9.53	8.03	0.1	38	1
	0.0625	1.5875	1.5875	9.53	7.94	0.1	42	1
	0.079	2	2	9.53	7.53	0.1	47	1
	0.0833	2.1166	2.1166	9.53	7.41	0.1	48	1
	0.1	2.54	2.54	9.53	6.99	0.1	53	1
	0.125	3.175	1.5875	9.53	7.94	0.1	59	2
	0.157	4	2	9.53	7.53	0.1	64	2
	0.1667	4.2332	2.1166	9.53	7.41	0.1	65	2
	0.197	5	2.5	9.53	7.02	0.1	69	2
	0.2	5.08	2.54	9.53	6.99	0.1	69	2
	0.25	6.35	3.175	9.53	6.35	0.1	71	2
	0.3	7.62	2.54	9.53	6.99	0.1	76	3
	0.333	8.46	2.115	9.53	7.41	0.1	78	4
	0.363	9.22	3.073	9.53	6.45	0.1	79	3
	0.375	9.525	3.175	9.53	6.35	0.1	79	3
	0.39410	10	2.5	9.53	7.02	0.1	80	4
	0.4	10.16	2.54	9.53	6.99	0.1	80	4
	0.472	12	3	9.53	6.5	0.1	82	4
0.5	12.7	3.175	9.53	6.36	0.1	82	4
0.667	16.94	3.388	9.53	6.13	0.2	83	5
0.75	19.05	3.175	9.53	6.36	0.2	84	6
0.984	25	5	9.53	6.5	0.2	84	5
1	25.4	5.08	9.53	6.45	0.2	84	5
1.2	30.48	5.08	9.53	6.45	0.2	84	6
1.25	31.75	3.175	9.53	6.36	0.2	84	10
1.5	38.1	3.81	9.53	6.36	0.2	83	10

螺母的选择

螺母

Cxx 系列

Sxx 系列

LLD 系列

MDL 系列

KCX 系列

末端加工选项

倒角

光轴

单扁

双扁

外螺纹

内螺纹

六角

四方

两台阶加铣扁

两台阶加键槽

润滑油的选择

1、TFE 涂层

2、AB 涂层

3、油脂

4、联系解决方案

零件编号指南

▶公制体系：

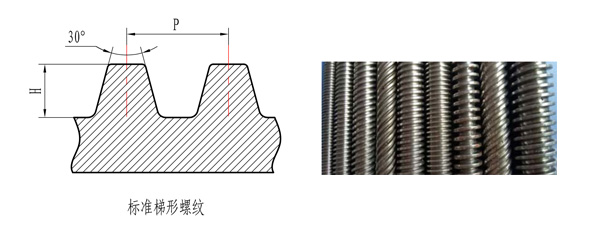

Tr 10 X 4 （P2） — L — 8E — 0000	标准梯形螺纹标准梯形螺纹
① ② ③ ④ ⑤ ⑥ ⑦

① 公制梯形螺纹
② 公称直径
③ 导程(同一螺旋线上两牙中心距离)
④ 螺距(相邻两牙中心距离)
⑤ 螺纹左旋L，右旋R(可省略不写)
⑥ 螺纹等级精度
⑦ 订购螺杆总长

▶英制体系：

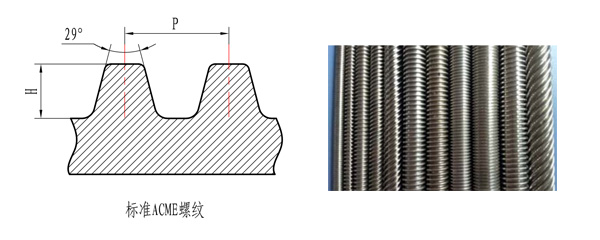

Acme 5.56 X 4.8768（P1.2192）— 4C— 0000	标准ACME螺纹；标准ACME螺纹
① ② ③ ④ ⑤ ⑥

① 英制爱克姆螺纹
② 公称直径(5.56mm-7/32in)
③ 导程(4.8768mm=0.192in)
④ 螺距(1.2192mm-0.048in)
⑤ 螺纹等级精度
⑥ 订购螺杆总长(mm)
