17HC 系列： Smooth Motor 的 17HC 系列采用三相步进电机，具有卓越的精度和灵活性。这些电机采用低电感设计，可实现快速电流变化，确保高度灵敏的运动控制。对于要求精确定位的应用，如小型机器人、相机云台和实验室自动化，17HC 系列是理想的选择。这些电机具有高能效运行和高速性能，可为需要平滑精确运动的行业提供可靠的性能。17HC 系列可确保稳定运行，降低功耗，并具有出色的可靠性和效率，因此非常适合各种自动化系统。
>> 数据表
>> 轴选项
>> 常见问题视频解答
>> 定制支持
|
产品特性
|

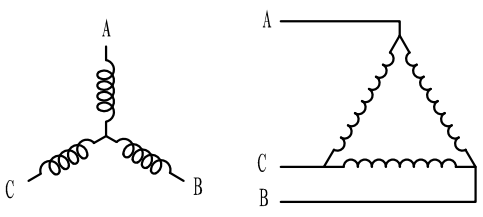

接线图 | ||
| 步角距精度 | 5%
|
|
|
| 允许温度 | 80℃ max
|
||
| 环境温度 | -20℃~+50℃
|
||
| 绝缘等级 | B
|
||
| 绝缘耐压 | AC 500V 1 Min
|
||
| 绝缘电阻 | 100MΩ Min 500V DC
|
||
| 径向跳动 | 0.02mm MAX （Load 500g）
|
||
| 轴向间隙 | 0.08mm MAX （Load 500g） | ||

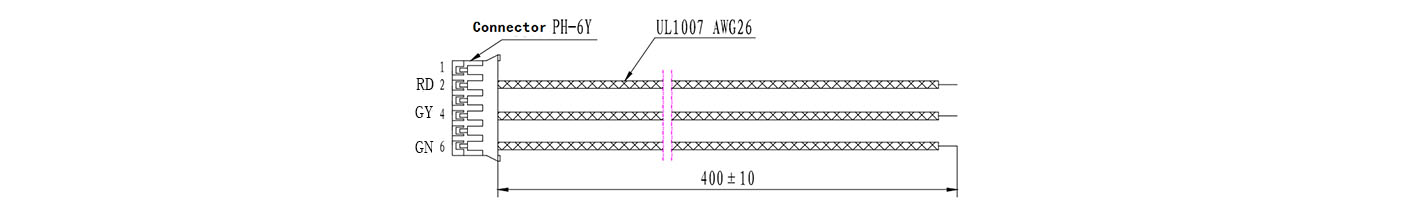

Specified wiring and connector is available,

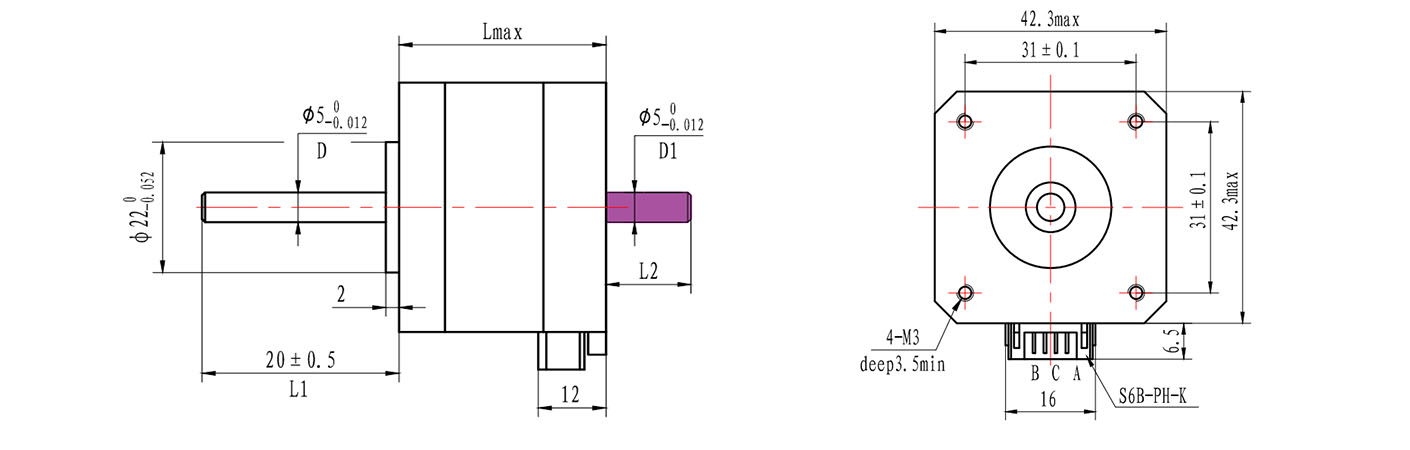

| 代码 | L | L1 | L2
|
D/D1 |
| 说明 | 电机机身长度,标准长度见技术参数 | 电机前出轴长度，建议长度上限60mm | 电机后出轴长度，建议长度上限40mm | 电机前后出轴轴径范围 ф5mm-ф10mm |
| 型号 | 引出线数 #
|
相电流 A
|
相电阻 Ω | 相电感 mH
|
保持转矩 mN.m
|
转动惯量 g·cm² | 电机重量 g
|
机身长度 L mm
|
| 17HC001-3 | 3
|
1
|
6
|
3.2
|
130
|
38
|
200
|
34
|
| 17HC004-3 | 3
|
1
|
12
|
12
|
190
|
38
|
200 | |
| 17HC206-22 | 3
|
0.5
|
24
|
25
|
240
|
57
|
200
|
40 |
| 17HC209-21 | 3
|
2.3
|
1.8
|
1.8
|
348
|
57
|
200
|
Condition : Driver 17HC001, DC24V, Full Step/Sec
