两相步进电机
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验

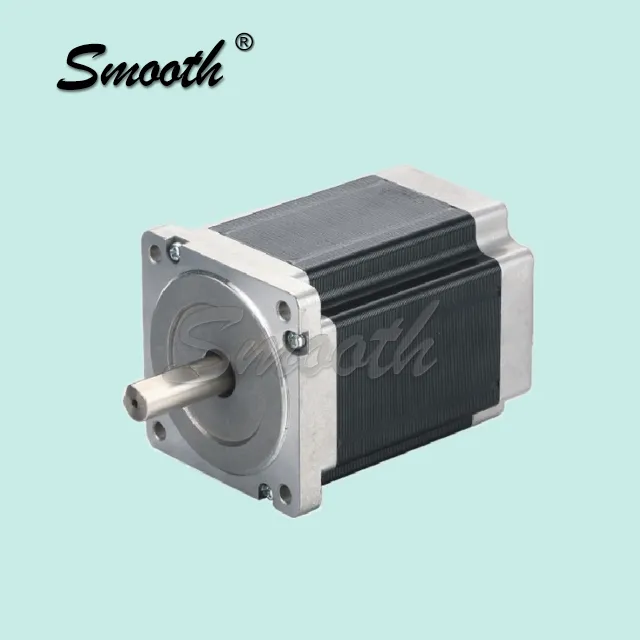

NEMA 34 步进电机是功率和性能的典范，使其成为需要最大扭矩和精度的应用的首选，包括数控刳刨机、大型机械臂和高端自动化系统。作为平滑电机系列中最大、最强劲的电机，NEMA 34 在重型工业和自动化任务中表现出色。
NEMA 34 电机具有较高的电感量，可最大限度地提高效率，减少运行过程中的能源浪费。其坚固的结构使其能够处理较大的电流和电压，毫不费力地驱动重负载，同时保持精确的运动控制。该电机的优化绕组设计进一步提高了效率，降低了能耗，确保在数控加工中心和大型机器人等要求苛刻的应用中发挥卓越性能。如果您的项目需要超强的动力和性能，NEMA 34 步进电机是您的理想选择，它能提供可靠、高性能的结果。
>> 数据表
>> 轴选项
>> 常见问题视频解答
>> 定制支持
|
产品特性
|
a、双极线（4线）
|
b、单极线（6线） | |
| 步角距精度 | 5%
|
|
|
| 允许温度 | 80℃ max
|
||
| 环境温度 | -20℃~+50℃
|
||
| 绝缘等级 | B
|
||
| 绝缘耐压 | AC 500V 1 Min
|
||
| 绝缘电阻 | 100MΩ Min 500V DC
|
||
| 径向跳动 | 0.02mm MAX （负载 500g）
|
||
| 轴向间隙 | 0.08mm MAX （负载 500g） | ||
Specified wiring and connector is available,
| 代码 | L | L1 | L2
|
D/D1 |
| 说明 | 电机机身长度,标准长度见技术参数 | 电机前出轴长度，建议长度上限70mm | 电机后出轴长度，建议长度上限50mm | 电机前后出轴轴径范围 ф8mm-ф20mm |
| 型号 | 引出线数 #
|
相电流 A
|
相电阻 Ω | 相电感 mH
|
保持转矩 mN.m
|
转动惯量 g·cm² | 电机重量 g
|
机身长度 L mm
|
| 34HD605-32 | 4
|
4
|
0.8
|
4.4
|
3400
|
1000
|
1700
|
66
|
| 34HD607-40B | 6
|
2.5
|
1.8
|
5
|
2400
|
1000
|
1700
|
|
| 34HD501-32B | 4
|
3
|
12
|
3.5
|
3500
|
1400
|
2200
|
76
|
| 34HD514-32B | 6
|
4.2
|
0.6
|
2.8
|
3600
|
1400 | 2200
|
|
| 34HD801-46B | 4
|
3
|
1.5
|
13
|
4300
|
1400 | 2300
|
80
|
| 34HD808-32A | 6
|
4
|
0.9
|
4.6
|
4800
|
1400 | 2300
|
|
| 34HD101-32 | 4
|
2
|
3.5
|
15
|
5500
|
1700
|
2700
|
98
|
| 34HD109-27K | 6
|
4
|
1
|
3.8
|
5500
|
1700
|
2700
|
|
| 34HD302-35A | 4
|
4
|
0.55
|
3.2
|
5400
|
2700
|
2700 |
112
|
| 34HD314-32 | 6
|
4
|
1
|
3.9
|
5400
|
2700 | 2700 | |
| 34HD901-32 | 4
|
4
|
6.3
|
0.48
|
5600
|
2700 | 3500
|
118
|
| 34HD904-32A | 6
|
6
|
0.31
|
2.9
|
8500
|
2700 | 3500 | |
| 34HD201-32 | 4
|
4
|
0.6
|
3.5
|
6800
|
3100
|
4200
|
128
|
| 34HD208-35 | 4
|
3
|
1.6
|
11
|
8000
|
3100
|
4200 | |
| 34HD703-30F | 4
|
5
|
1
|
10
|
13000
|
3600
|
5300
|
150
|
| 34HD716-32A | 4
|
4
|
1.5
|
15.2
|
15000
|
3600
|
5300 |
Condition : Driver DX2504, DC24V, Full Step/Sec
* Customization is available, Please contact us if you can't find what you are looking for.
