两相步进电机
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
两相混合式步进电机是一种开环控制电机。 将电脉冲信号转换为角位移或线性位移。它是现代数字程控制系统中的主要执行元件，应用十分广泛。
1、 分辨率高（一般步进角大于 1.8°），应用广泛。
2、与多相混合式步进电机比较。驱动功率管数量大，但价格便宜。
>> 数据表
>> 轴选项
>> 常见问题视频解答
>> 定制支持
|
产品特性
|
a、双极线（4线）
|
b、单极线（6线） | |
| 步角距精度 | 5%
|
|
|
| 允许温度 | 80℃ max
|
||
| 环境温度 | -20℃~+50℃
|
||
| 绝缘等级 | B
|
||
| 绝缘耐压 | AC 500V 1 Min
|
||
| 绝缘电阻 | 100MΩ Min 500V DC
|
||
| 径向跳动 | 0.02mm MAX （负载 500g）
|
||
| 轴向间隙 | 0.08mm MAX （负载 500g） | ||

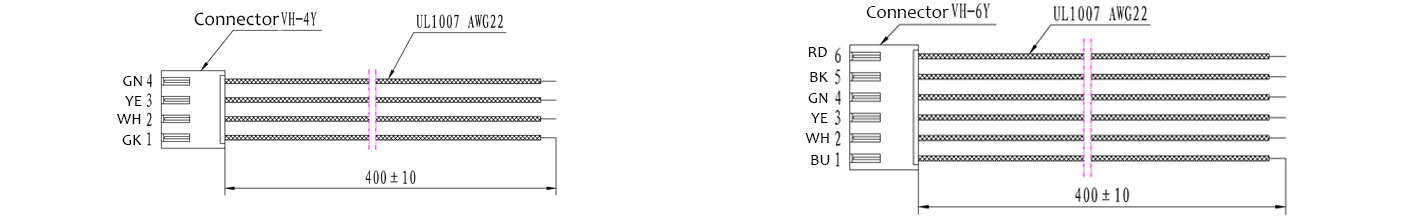

Specified wiring and connector is available,

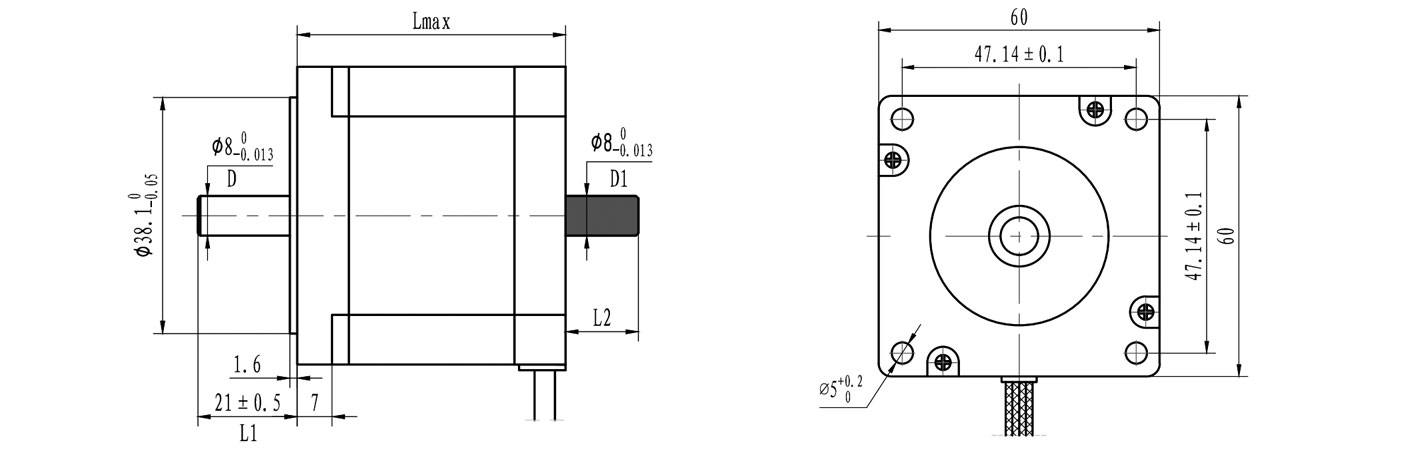

| 代码 | L | L1 | L2
|
D/D1 |
| 说明 | 电机机身长度,标准长度见技术参数 | 电机前出轴长度，建议长度上限60mm | 电机后出轴长度，建议长度上限40mm | 电机前后出轴轴径范围 ф5mm-ф15mm |
| 型号 | 引出线数 #
|
相电流 A
|
相电阻 Ω | 相电感 mH
|
保持转矩 mN.m
|
转动惯量 g·cm² | 电机重量 g
|
机身长度 L mm
|
| 24HD101Y-20 | 4
|
3
|
1.8
|
6.6
|
1800
|
580
|
750
|
54
|
| 24HD107Y-1 | 6
|
2.5
|
0.9
|
1.32
|
950
|
580
|
750
|
|
| 24HD107Y-24B | 6
|
2.5
|
1.1
|
1.35
|
120
|
260
|
750 | |
| 24HD401-1 | 4
|
4
|
0.65
|
2.4
|
3000
|
840
|
1400
|
86
|
| 24HD407-1 | 6
|
3
|
1.3
|
2.4
|
2100
|
840
|
1400
|
|
| 24HD301-26B | 4
|
2
|
4
|
16
|
4000
|
1080
|
2000
|
110
|
| 24HD306Y-35B | 4
|
2
|
3.2
|
10.8
|
3500
|
1080
|
2000
|

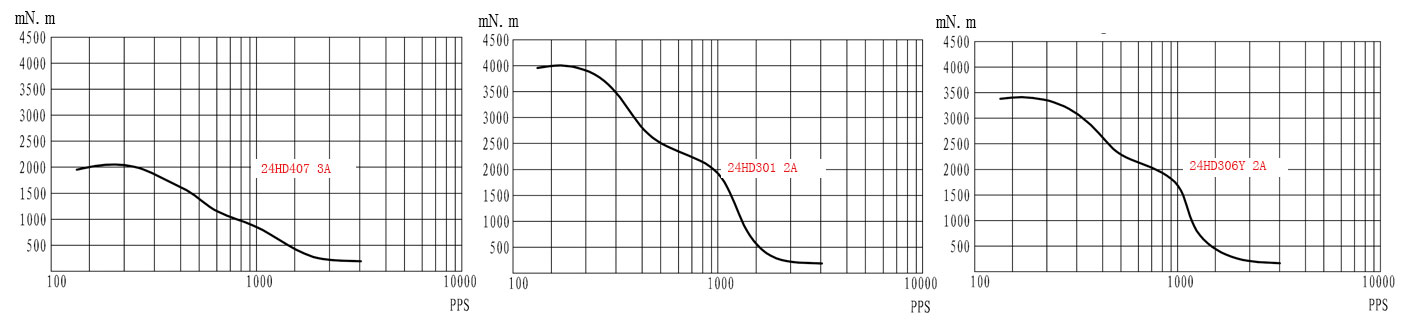

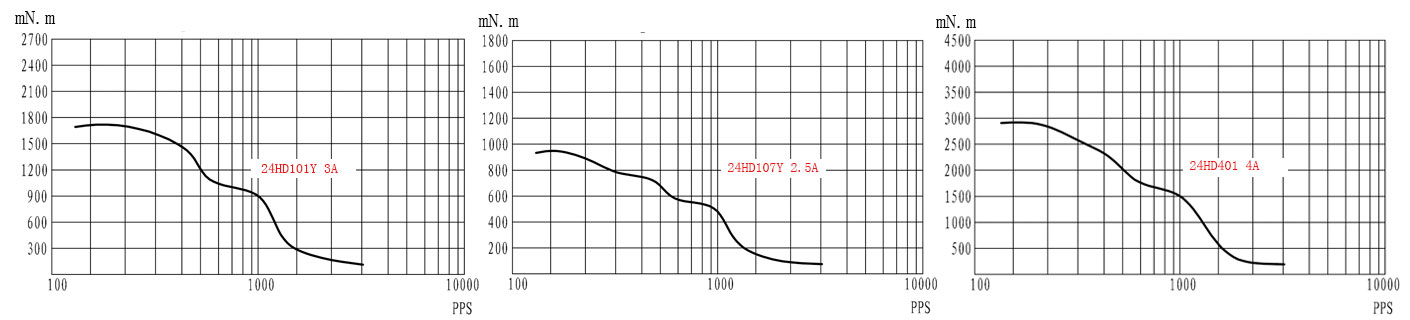

Condition : Driver DX2504, DC24V, Full Step/Sec
