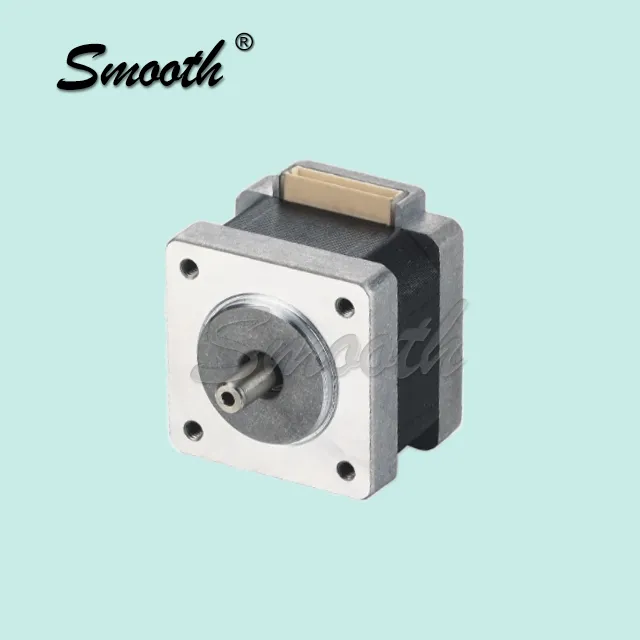

两相步进电机
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
鼎祥|Smooth专注于高精度步进电机和定制装配已有30年经验
1、辨率高（一般步进角大于 1.8°），应用广泛。
2、 与多相混合式步进电机比较。驱动功率管数量大，但价格便宜.
>> 数据表
>> 轴选项
>> 常见问题视频解答
>> 定制支持
|
产品特性
|
a、双极线（4线）
|
b、单极线（6线） | |
| 步角距精度 | 5%
|
|
|
| 允许温度 | 80℃ max
|
||
| 环境温度 | -20℃~+50℃
|
||
| 绝缘等级 | B
|
||
| 绝缘耐压 | AC 500V 1 Min
|
||
| 绝缘电阻 | 100MΩ Min 500V DC
|
||
| 径向跳动 | 0.02mm MAX （负载 500g）
|
||
| 轴向间隙 | 0.08mm MAX （负载 500g） | ||
Specified wiring and connector is available,
| 代码 | L | L1 | L2
|
D/D1 |
| 说明 | 电机机身长度,标准长度见技术参数 | 电机前出轴长度，建议长度上限50mm | 电机后出轴长度，建议长度上限30mm | 电机前后出轴轴径范围 ф3mm-ф6mm |
| 型号 | 引出线数 #
|
相电流 A
|
相电阻 Ω | 相电感 mH
|
保持转矩 mN.m
|
转动惯量 g·cm² | 电机重量 g
|
机身长度 L mm
|
| 14HA001Y-14A | 4
|
0.5
|
20
|
18
|
80
|
15
|
160
|
28
|
| 14HA005Y-14B | 6
|
0.3
|
40
|
18
|
100
|
15
|
160
|
|
| 14HA102Y-18P | 4
|
0.8
|
5
|
7 | 120 | 18
|
180
|
30
|
| 14HA104-13 | 4
|
0.3
|
50
|
43
|
100 | 18 | 180
|
|
| 14HA301Y-18P | 6
|
0.4
|
40
|
40
|
140 | 22
|
180 |
34
|
| 14HA303Y-22B
|
6
|
0.18
|
40
|
37
|
70 | 22
|
180 |
Condition : Driver DX2422, DC24V, Full Step/Sec
